Čo je baldachýn v architektúre?

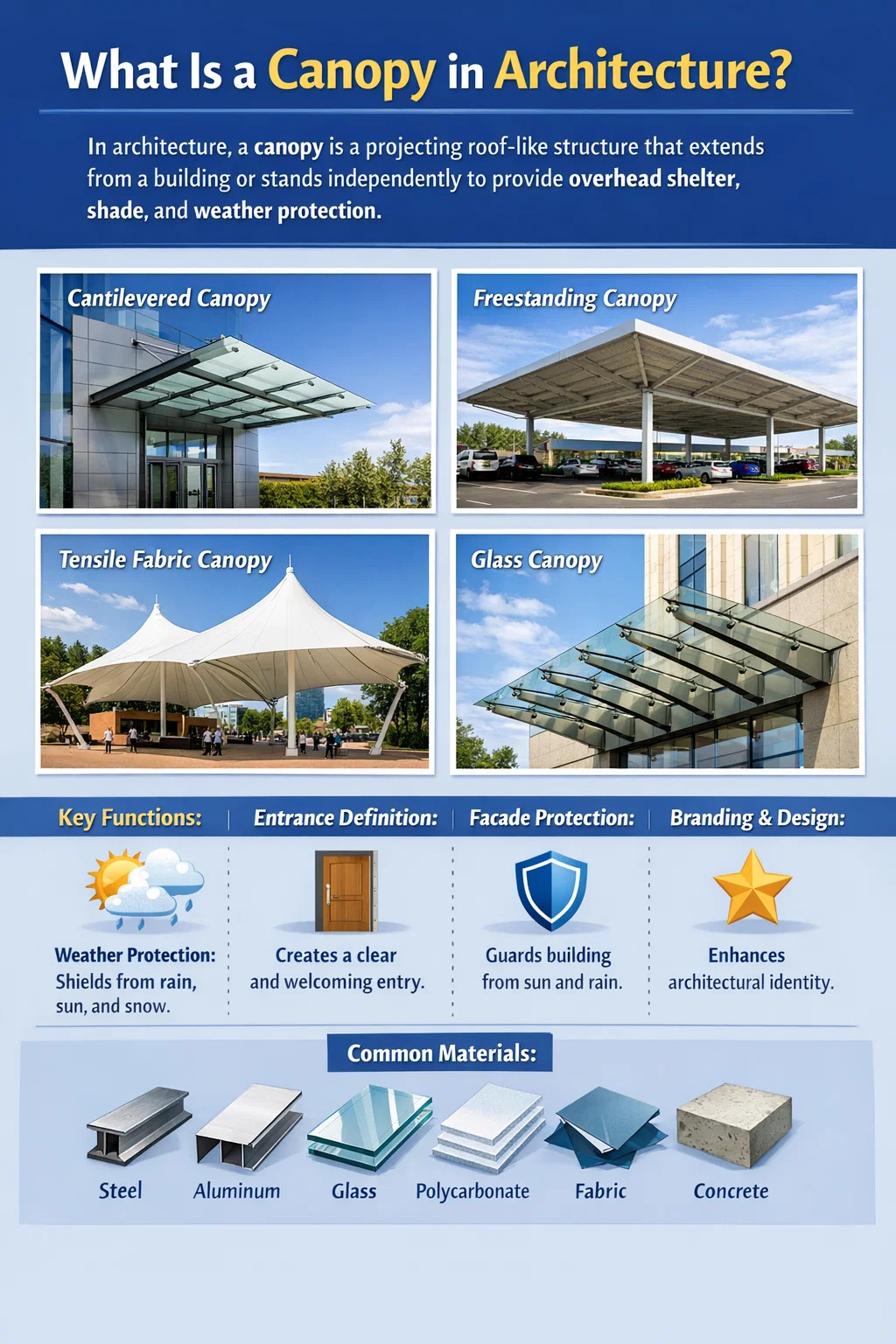

Čo je a Baldachýn v architektúre? Priama odpoveď

V architektúre je baldachýn vyčnievajúca strešná konštrukcia, ktorá vyčnieva z budovy alebo stojí samostatne, aby poskytovala prístrešie, tieň a ochranu pred poveternostnými vplyvmi pre ľudí, ktorí sa pohybujú alebo zaberajú priestor pod ňou. Zvyčajne sa umiestňuje nad vchodmi, chodníkmi, nákladnými plochami, vonkajšími námestiami alebo fasádami budov a funguje ako prechodový prvok medzi interiérom budovy a vonkajším otvoreným prostredím.

Architektonický baldachýn nie je len dekoratívny prvok – je to funkčný stavebný prvok, ktorý súčasne riadi slnko, dážď, vietor a pohodlie chodcov. Môže byť skonštruovaný z ocele, hliníka, skla, polykarbonátu, dreva, napínanej tkaniny alebo vystuženého betónu a jeho dizajn sa riadi požiadavkami stavebného inžinierstva, miestnymi stavebnými predpismi, špecifikáciami vlastností materiálu a estetickým zámerom. V súčasnej architektonickej praxi sa prístrešky čoraz viac navrhujú ako charakteristické prvky, ktoré definujú identitu budovy a zážitok zo vstupu.

Termín pochádza z lat conopeum a grécky konopion , pôvodne znamená prehodená krytina alebo sieť. V architektonickom kontexte sa najskôr rozšíril v gotických a renesančných budovách, kde vyčnievajúce kamenné kapoty chránili sochy, dvere a okná. Dnes sa baldachýn vyvinul ďaleko za svoj historický pôvod a stal sa jedným z najuniverzálnejších a najvýraznejších prvkov v súprave architektonických nástrojov.

Primárne funkcie architektonického baldachýnu

Dobre navrhnutý architektonický baldachýn plní viacero úloh súčasne. Pochopenie týchto funkcií pomáha vysvetliť, prečo sa prístrešky objavujú takmer na každej kategórii budov – od nemocníc a letísk až po maloobchodné predajne a súkromné ​​rezidencie.

Ochrana pred počasím a kontrola životného prostredia

Najzákladnejšou funkciou architektonického baldachýnu je ochrana pred poveternostnými vplyvmi. Zabraňuje dažďu, snehu, krupobitiu a priamemu slnku od ľudí a povrchov bezprostredne pod ním. Nad vchodom do budovy to znamená, že návštevníci prichádzajúci pešo alebo autom sú pri otváraní dverí, hľadaní kľúčov, platení za služby alebo čakaní na dopravu chránení. Cez nakladaciu rampu chráni tovar a pracovníkov počas prepravy. Cez chodník pre chodcov rozširuje bezpečnú použiteľnú cirkuláciu za všetkých poveternostných podmienok.

Strieška vyčnievajúca 2,5 až 3 metre od čela budovy poskytuje účinnú ochranu pred dažďom pri vetre s rýchlosťou približne 30–40 km/h , ktorá pokrýva väčšinu udalostí bez búrok. V teplejších klimatických podmienkach, prístrešky znižujú zisk slnečného tepla na fasáde budovy pod nimi, čím znižujú chladiace zaťaženie presklených vchodov a vestibulov. Štúdie v mestách s teplým podnebím merali zníženie povrchovej teploty o 10–20 °C na zatienenej vozovke oproti exponovanej dlažbe, ktorá priamo susedí.

Definovanie vstupnej a priestorovej hierarchie

V architektonickom dizajne je vstup do budovy jedným z najdôležitejších momentov zážitku návštevníka. Baldachýn označuje a zosilňuje vchod a vytvára čitateľný prah medzi vonkajškom a vnútrom. Približujúcim sa návštevníkom komunikuje, kam majú ísť, a signalizuje dôležitosť alebo charakter budovy ešte predtým, než vstúpia do dverí.

Táto priestorová funkcia je obzvlášť významná vo veľkých verejných budovách. Napríklad dramatický baldachýn nad hlavným vchodom do terminálu 5 na letisku Heathrow rozširuje zasklenú fasádu terminálu do rozsiahlej nadzemnej roviny, ktorá súčasne pokrýva výstupné pruhy pre vozidlá a orientuje prichádzajúcich cestujúcich smerom k odbavovacej hale. Baldachýn tu nie je len prístreškom – je to priestorový smer, mierka a architektonická identita zhustená do jedného prvku.

Ochrana fasád a výkon obálok budov

Prístrešky tiež chránia plášť budovy priamo pod nimi. Baldachýn nad presklenou vstupnou halou znižuje solárny zisk na skle, znižuje vnútornú teplotu a znižuje náklady na klimatizáciu. Znižuje tiež množstvo dažďovej vody stekajúcej po fasáde pri vchode, čo je dôležité pre dlhú životnosť obkladových materiálov, tmelov a kovania dverí. V historických budovách sú prístrešky niekedy dodatočne vybavené špeciálne na ochranu historicky významného kamenného alebo tehlového muriva pred neustálym vystavením vode.

Branding a architektonický výraz

Pre obchodnú a maloobchodnú architektúru je vstupný baldachýn primárnym značkovým povrchom. Jej mierka, materiál, farba, osvetlenie a forma priamo prispievajú k tomu, ako je budova – a organizácia, ktorá ju obýva – vnímaná z ulice. Špičkové hotely, vlajkové maloobchodné predajne a sídla spoločností si často objednávajú návrhy prístreškov na mieru, ktoré sú rovnako starostlivo zvážené ako akýkoľvek iný viditeľný prvok exteriéru budovy. Osvetlený sklenený a oceľový prístrešok vchodu do luxusného hotela komunikuje veľmi odlišné hodnoty od prístrešku z ťažnej tkaniny komunitného športového zariadenia, aj keď obe plnia rovnakú základnú ochrannú funkciu.

Typy architektonických prístreškov podľa štruktúry a tvaru

Architektonické prístrešky sú klasifikované podľa toho, ako sú podopreté, ako sú pripevnené a akú geometriu majú. Každý typ konštrukcie má špecifické technické dôsledky, nákladové profily a estetické vlastnosti.

Konzolový baldachýn

Konzolový baldachýn vyčnieva vodorovne zo steny budovy bez nosných stĺpov na jej vonkajšom okraji. Konštrukcia je pripevnená k rámu budovy a spolieha sa na konzolový princíp – uchytenie na stenu prenáša ohybový moment do konštrukčného systému budovy. Tento typ je mimoriadne bežný pri vchodoch do budov, pretože udržiava pokrytú oblasť bez stĺpov, čím zlepšuje tok chodcov a voľný priestor pre vozidlá.

Konzolové prístrešky sa zvyčajne rozprestierajú vo vzdialenosti 1,5 až 4 metre od čela budovy , hoci konštrukčne skonštruované príklady z ocele a skla môžu dosahovať 6–8 metrov alebo viac. Za približne 3 metre sa konštrukčná hĺbka rámu prístrešku výrazne zväčšuje a upevňovacie zaťaženie prenášané do steny budovy sa stáva značným, čo si vyžaduje posúdenie statikom. Konzolové sklenené prístrešky zavesené zhora pomocou oceľových tyčí alebo káblových systémov umožňujú veľmi štíhle profily, ktoré sa zdajú plávať bez viditeľnej štruktúry.

Samostatne stojaca strieška

Voľne stojaci prístrešok je podopretý výlučne vlastnými stĺpmi alebo stĺpikmi a nie je štrukturálne pripevnený k budove. Môže byť umiestnený v blízkosti budovy, na parkovisku, nad chodníkom pre chodcov alebo na verejnom námestí. Pretože jeho bremená sú celé prenášané na zem prostredníctvom vlastnej konštrukcie, nezaťažuje rám budovy. Vďaka tomu sú voľne stojace prístrešky vhodné na dodatočnú montáž v miestach, kde existujúca konštrukcia budovy nemôže prijať dodatočné zaťaženie.

Veľké voľne stojace prístrešky sú bežné na predných nádvoriach čerpacích staníc, prejazdových zariadeniach, autobusových prestupných križovatkách a vonkajších trhoviskách. Prístrešok čerpacej stanice zvyčajne pokrýva 500 – 1 500 metrov štvorcových a na prístup k cisternovému vozidlu musí byť voľný aspoň 5,5 metra. Tieto voľne stojace prístrešky s veľkým rozpätím využívajú portálový rám alebo priehradové konštrukcie z ocele na dosiahnutie veľkých rozpätí bez stĺpov.

Prístrešok z ťažnej látky

Ťahové prístrešky používajú vysokopevnostnú architektonickú tkaninu udržiavanú v napätí medzi stožiarmi, káblami a kotviacimi bodmi na vytvorenie zakrivených, sochárskych povrchov nad hlavou. Na rozdiel od pevných vrchlíkov dosahujú ťahové štruktúry stabilitu prostredníctvom geometrie – dvojito zakrivená antiklastická forma (tvar sedla) bežná v ťahových vrchlíkoch je vo svojej podstate tuhá, keď je tkanina pod napätím. Samotná tkanina je zvyčajne tkané sklenené vlákno potiahnuté PTFE alebo polyester potiahnutý PVC, pričom obe majú životnosť 20–30 rokov vo vonkajších podmienkach.

Prístrešky z ťažnej tkaniny sú obľúbené na športových štadiónoch, letiskách, nákupných centrách a verejných námestiach, kde sú potrebné veľké kryté plochy bez ťažkých konštrukčných stĺpov. Strecha medzinárodného letiska v Denveri je jedným z najznámejších príkladov – jej biely kryt z PTFE tkaniny, ktorý sa tiahne cez 33 000 metrov štvorcových, vytvára dramatické vrcholy, ktoré odkazujú na Skalnaté hory viditeľné na západe. Prístrešky z ťažnej tkaniny môžu preklenúť vzdialenosti bez stĺpov 20–60 metrov alebo viac , vďaka čomu sú účinné tam, kde by si iné konštrukčné systémy vyžadovali medziľahlé podpery, ktoré prerušujú čiary výhľadu alebo pohyb chodcov.

Sklenená strieška

Sklenené prístrešky využívajú laminované bezpečnostné sklenené panely podopreté oceľovým alebo hliníkovým konštrukčným rámom, alebo zavesené zhora na nerezových kovaniach a lankách. Sú cenené pre svoju transparentnosť – sklenený prístrešok prepúšťa prirodzené svetlo do priestoru pod ním a zároveň poskytuje ochranu pred poveternostnými vplyvmi, čo je obzvlášť dôležité pri presklených vchodoch a vestibuloch, kde je prioritou dizajnu zachovanie pocitu otvorenosti.

Sklo používané v štrukturálnych prístreškoch je vždy laminované s polyvinylbutyralovou (PVB) alebo ionoplastovou medzivrstvou, ktorá drží úlomky skla pohromade, ak sa panel rozbije. Stavebné predpisy vo väčšine jurisdikcií vyžadujú, aby stropné zasklenie v architektonických prístreškoch bolo vrstvené sklo s minimálne dvoma vrstvami , práve preto, že padajúci úlomok skla predstavuje vážne riziko pre ľudí pod ním. Frité sklo alebo sklo s keramickým povlakom sa bežne používa na zníženie slnečného tepelného zisku a oslnenia pri zachovaní vizuálnej priehľadnosti zospodu.

Polykarbonátová strieška

Polykarbonátová fólia je obľúbenou alternatívou skla v architektonických prístreškoch, kde cena, hmotnosť a odolnosť proti nárazu sú prioritami pred prvotriednym vzhľadom. Dvojstenné alebo viacstenné polykarbonátové panely ponúkajú výrazne lepšiu tepelnú izoláciu ako sklo a sú odolné voči nárazom – dôležitá vlastnosť v oblastiach náchylných na krupobitie. Sú približne 50-krát odolnejšie voči nárazom ako sklo pri rovnakej hrúbke a vážia zhruba jednu šestinu. Polykarbonát sa však ľahšie poškriabe, časom žltne bez povlakov stabilizovaných proti UV žiareniu a vo všeobecnosti je v komerčných aplikáciách vnímaný ako povrchová úprava nižšej špecifikácie ako sklo.

Pevný strešný baldachýn z betónu, ocele alebo dreva

Niektoré architektonické baldachýny sú postavené ako rozšírenia primárnej konštrukcie budovy, s pevnými strechami zo železobetónu, oceľovou podlahou alebo umelým drevom. Ide o najtrvalejšiu a štrukturálne najodolnejšiu možnosť, ktorá je navrhnutá ako integrálna súčasť budovy a nie ako príloha alebo doplnky. Železobetónové prístrešky sú bežné v brutalistickej a modernistickej architektúre, kde prístrešok často číta ako masívna horizontálna rovina, ktorá sa vznáša nad vchodom. Drevené prístrešky sa čoraz viac používajú v súčasnej udržateľnej architektúre, pričom priečne laminované trámy (CLT) alebo lepené trámy vytvárajú teplé, prirodzene vyzerajúce nadzemné konštrukcie, ktoré prispievajú k cieľom certifikácie budov, ako sú LEED alebo Green Star.

Porovnanie architektonických materiálov vrchlíka

Výber materiálu je jedným z najdôslednejších rozhodnutí v dizajne vrchlíka. Ovplyvňuje výkon konštrukcie, požiadavky na údržbu, životnosť, náklady a celkový vizuálny charakter prístrešku v rámci architektúry budovy.

Historický vývoj architektonického baldachýnu

Baldachýn je znakom stavanej architektúry po tisíce rokov a sledovanie jeho histórie odhaľuje, ako hlboko je začlenený do spôsobu, akým ľudia premýšľajú o prahoch, prístrešku a členení dôležitých priestorov.

Staroveký a klasický pôvod

V starovekej egyptskej, gréckej a rímskej architektúre plnili vyčnievajúce rímsy a chrámové portiká funkcie podobné baldachýnom – chránili dvere a prechodové priestory a zároveň signalizovali stav a posvätnú dôležitosť. Grécky chrámový portikus so svojou kolonádou a vyčnievajúcim klenbou je z konštrukčného hľadiska samostatne stojaci baldachýn: krytý prah medzi posvätným interiérom cely a otvoreným okrskom za ním. Rimania rozšírili tento princíp do občianskej architektúry s náročne zdobenými vyčnievajúcimi kapucňami nad vchodmi do fóra a dverami kúpeľov.

Gotické a renesančné baldachýny

V architektúre gotickej katedrály sa baldachýn stal vysoko rafinovaným dekoratívnym a ochranným prvkom. Kamenné baldachýny - nazývané baldachýny alebo cibóriá, keď sú umiestnené nad oltármi, a formy na kapucne alebo odkvapové formy, keď sú umiestnené nad dverami a oknami - boli neoddeliteľnou súčasťou gotického architektonického slovníka. Trojportálové usporiadanie fasády gotickej katedrály s hlboko zapustenými dverami chránenými vyčnievajúcimi kamennými baldachýnmi vytesanými cucketmi, fialkami a sochárskymi programami predstavuje baldachýn v jeho architektonicky najambicióznejšej podobe. Tieto kamenné kapucne chránili vyrezávané postavy v tympanóne a dverových zárubniach pred eróziou dažďom a zároveň pridávali vizuálnu váhu a hierarchiu vstupnej kompozícii.

Renesančná architektúra reinterpretovala baldachýn prostredníctvom klasických foriem - vyčnievajúce klasické kladenie, štítové dvere a stĺpové porte-cochère všetky vykonávali funkcie baldachýnu, pričom odkazovali na rímsky precedens. Porte-cochère, doslova „vozová brána“, sa v osemnástom a devätnástom storočí stala štandardnou súčasťou šľachtických domov a neskôr veľkých hotelov a občianskych budov.

Modernizmus a štrukturálny baldachýn

Moderné hnutie 20. storočia premenilo baldachýn z okrasného prvku na štrukturálne vyjadrenie nových materiálov a stavebných technológií. Le Corbusierovo nasadenie tenkých betónových dosiek ako horizontálnych brise-soleils a vstupných baldachýnov na budovách, ako je Unité d'Habitation, zaobchádzalo s baldachýnom ako s čistým tektonickým prvkom - žiadna dekorácia, žiadne historizujúce odkazy, len čestné vyjadrenie schopnosti železobetónu premietať horizontálne bez podpory. Barcelonský pavilón Miesa van der Roheho použil neuveriteľne tenkú, vznášajúcu sa strešnú rovinu, ktorá fungovala ako baldachýn nad celou kompozíciou, čím nanovo definovala to, čo by mohol byť ochranný horný prvok z hľadiska materiálovej ekonomiky a priestorovej drámy.

Povojnové obdobie prinieslo ťahové konštrukcie do bežného architektonického využitia. Práca Freia Otta v dizajne ťahaného baldachýnu – najznámejšia je strecha káblovej siete na Olympijskom štadióne v Mníchove dokončená v roku 1972 – ukázala, že látkové a káblové systémy môžu pokryť obrovské plochy s minimálnym množstvom materiálu, čím sa vytvárajú štruktúry mimoriadnej ľahkosti a vizuálnej transparentnosti. Táto práca priamo informovala o architektúre ťahaného vrchlíka nasledujúcich desaťročí.

Navrhovanie architektonického baldachýnu: kľúčové technické a dizajnérske úvahy

Navrhovanie prístrešku, ktorý spoľahlivo funguje počas svojej životnosti, si vyžaduje dôkladnú pozornosť štrukturálnym, environmentálnym a regulačným faktorom. Nasledujúce úvahy platia prakticky pre každý architektonický projekt baldachýnu bez ohľadu na mierku.

Analýza zaťaženia konštrukcie

Každý baldachýn musí byť navrhnutý tak, aby uniesol zaťaženie, ktorému bude vystavený v prevádzke. Patria sem:

• Mŕtve zaťaženie: Vlastná hmotnosť konštrukcie vrchlíka a jeho krycího materiálu. Oceľový a sklenený prístrešok nad typickým obchodným vchodom môže vážiť 80 – 150 kg na štvorcový meter plochy strechy.
• Zaťaženie vetrom: Typicky rozhodujúce zaťaženie pre návrh vrchlíka. Baldachýny sú odkryté konštrukcie, ktoré sú vystavené tlaku smerom nadol aj nasávaniu vetra smerom nahor. V zónach cyklónov alebo hurikánov môže zaťaženie vetrom na exponovaných povrchoch vrchlíka presiahnuť 2,5 kPa, čo vedie k významným konštrukčným požiadavkám.
• Zaťaženie snehom: V chladnejších klimatických podmienkach môže nahromadený sneh spôsobiť značné zaťaženie. Hĺbka snehu 300 mm na plochom vrchlíku predstavuje približne 1,0–1,5 kPa dodatočného zaťaženia – dostatočné na zrútenie nedostatočne špecifikovanej konštrukcie.
• Zaťaženie prístupu údržby: Stavebné predpisy zvyčajne vyžadujú, aby prístrešky niesli minimálne prevádzkové zaťaženie pri údržbe 0,5–1,0 kPa, aby bolo možné čistiť, opravovať a kontrolovať.
• Seizmické zaťaženie: V oblastiach náchylných na zemetrasenia musia byť spojenia vrchlíka navrhnuté tak, aby zodpovedali dynamickým zaťaženiam generovaným počas seizmickej udalosti bez toho, aby sa oddelili od budovy.

Drenážny dizajn

Prístrešky zachytávajú dažďovú vodu a riadenie tejto vody je kritickou konštrukčnou požiadavkou. Plochý prístrešok bez sklonu zadržiava vodu, urýchľuje degradáciu membrány, zvyšuje štrukturálne zaťaženie a nakoniec presakuje. Stavebné predpisy a normy osvedčených postupov vo všeobecnosti vyžadujú minimálny sklon 1:60 (približne 1°) na akýkoľvek povrch strechy s prístreškom , pričom väčšina dizajnérov špecifikuje 1:40 alebo strmšie pre spoľahlivé odvodnenie. Voda môže byť nasmerovaná do žľabov a zvodov na obvode prístrešku, do stredových odtokových bodov alebo môže voľne klesať z okraja prístrešku ako dizajnový prvok (kaskádový efekt niekedy zámerne začlenený do súčasnej architektúry).

V prípade sklenených a polykarbonátových prístreškov je dažďová voda stekajúca z povrchu tiež aspektom údržby – usadzuje sa v nej minerálny kameň a nečistoty z prostredia, ktoré môžu zafarbiť prístrešok a časom znížiť priepustnosť svetla. Dizajn pre ľahký prístup k čisteniu a špecifikácia samočistiacich sklenených povlakov (ktoré využívajú fotokatalýzu oxidu titaničitého na rozklad organických usadenín) výrazne znižuje dlhodobú záťaž na údržbu.

Stavebný zákon a súlad s plánovaním

Architektonické prístrešky sú stavebné prvky a podliehajú stavebným predpisom v každej jurisdikcii. Medzi kľúčové oblasti súladu patria:

• Minimálne svetlé výšky nad chodníkmi pre chodcov a vozovkami. Väčšina kódov vyžaduje minimálne 2,4 metra nad chodníkmi pre chodcov a 4,2 – 5,5 metra nad trasami vozidiel s väčšími vzdialenosťami pre oblasti prístupu pre nákladné vozidlá.
• Požiadavky na bezpečnosť horného zasklenia – špecifikácie vrstveného skla a normy rámovania, aby sa predišlo tomu, že úlomky padajú na ľudí pod nimi.
• Požiadavky na požiarnu odolnosť, najmä ak sú prístrešky blízko hraníc pozemku alebo priľahlých budov.
• V pamiatkovo chránených oblastiach a pamiatkových zónach sa môže pred inštaláciou prístrešku vyžadovať schválenie návrhu od miestnych úradov pre pamiatky, a to aj na budovách, ktoré nie sú dedičstvom.
• V mnohých jurisdikciách si akýkoľvek baldachýn vyčnievajúci cez verejný chodník alebo cestu vyžaduje schválenie miestneho zastupiteľstva alebo cestného úradu s ročným nájomným alebo licenčným poplatkom za používanie vzdušného priestoru nad verejnou sférou.

Upevnenie na konštrukciu budovy

Spôsob pripevnenia prístrešku k budove je často technicky najnáročnejším aspektom jeho dizajnu. V prípade konzolových prístreškov musí spojenie prenášať ohybový moment, šmykové a osové sily do konštrukčného rámu budovy – nielen do fasádneho plášťa. To zvyčajne znamená, že primárne konštrukčné prvky prístrešku sa pripájajú priamo k betónovej doske budovy, oceľovým stĺpom alebo štrukturálnym murovaným stenám pomocou zaliatych kotiev alebo dodatočne nainštalovaných kotevných skrutiek. Konštrukčné upevnenie konzolového prístrešku na existujúcu budovu musí vždy posúdiť statik na potvrdenie toho, že rám budovy môže akceptovať pridané zaťaženie, najmä v situáciách dodatočnej montáže, kde pôvodný návrh nepredpokladal žiadne zaťaženie vrchlíka.

Pozoruhodné architektonické príklady baldachýnu z celého sveta

Niektoré z najpútavejších demonštrácií toho, čo môže architektonický baldachýn dosiahnuť, pochádzajú zo skúmania významných projektov, kde je baldachýn ústredným prvkom identity a výkonu budovy.

Veľký dvor v Britskom múzeu v Londýne

Baldachýn Veľkého dvora, navrhnutý spoločnosťou Foster Partners a dokončený v roku 2000, je oceľová a sklenená mriežková strecha pokrývajúca dvojhektárové centrálne nádvorie Britského múzea. Strešná konštrukcia pozostáva z 3 312 unikátnych trojuholníkových sklenených panelov podoprených oceľovou mriežkou, pričom žiadne dva panely nie sú identické kvôli geometrickej zložitosti dizajnu. Baldachýn premenil z veľkej časti neprístupné vonkajšie nádvorie na jeden z najväčších krytých verejných priestorov v Európe, ktorý ročne priláka približne 6 miliónov návštevníkov. Sklenená strecha váži viac ako 800 ton a bola vyrobená a inštalovaná bez prerušenia každodennej prevádzky múzea. — pozoruhodný úspech stavebnej logistiky v extrémne obmedzenom areáli v centre Londýna.

Tensile Roof medzinárodného letiska Denver, USA

Terminál Jeppesen na medzinárodnom letisku v Denveri má jednu z najväčších strešných krytín z ťažnej tkaniny na svete. Strecha, ktorá bola dokončená v roku 1995, pokrýva približne 33 000 metrov štvorcových a je vyrobená z dvojvrstvového systému tkaniny zo sklenených vlákien potiahnutých PTFE natiahnutej medzi 34 oceľových stožiarov, čím sa vytvára séria vrcholov a údolí, ktoré v najvyššom bode stúpajú do výšky 27 metrov. Biela tkanina odráža približne 90 % dopadajúceho slnečného žiarenia, čím výrazne znižuje chladiacu záťaž v termináli napriek jeho rozsiahlym preskleným koncovým stenám a prepúšťa mäkké, rozptýlené prirodzené svetlo do celého interiéru. Štruktúra bola navrhnutá Fentress Bradburn Architects s ​​ťahanou strechou navrhnutou spoločnosťou Severud Associates.

Metropol Parasol, Sevilla, Španielsko

Metropol Parasol, navrhnutý Jürgen Mayer H. Architects a dokončený v roku 2011, je samostatne stojaca drevená konštrukcia s baldachýnom na námestí Plaza de la Encarnación v centre Sevilly. S dĺžkou približne 150 metrov a šírkou 70 metrov sa často uvádza ako najväčšia drevená stavba na svete. Forma slnečníka - v podstate obrovský baldachýn na šiestich stĺpoch v tvare húb - poskytuje tieň pre verejné námestie pod ním, zatiaľ čo na prízemí sa nachádza trh, pod ním archeologické múzeum a nad ním strešný chodník. Konštrukcia je vyrobená z laminovaných drevených panelov spojených polyuretánovým lepidlom a potiahnutých vodeodolnou polyuretánovou úpravou. Slúži ako nápadný príklad toho, ako sa architektonický baldachýn môže stať samostatnou budovou - krytým verejným priestorom, ktorý nanovo definuje celý mestský obvod.

Prístrešky z Apple Store

Maloobchodná architektúra spoločnosti Apple vyvinutá v spolupráci s Foster Partners využíva prvky vrchlíka ako centrálne dizajnové zariadenia. Zavesený sklenený baldachýn nad vchodom z kocky Apple Fifth Avenue v New Yorku – 10-metrová sklenená kocka s valcovým skleneným výťahom, ktorý klesá do podzemného obchodu – funguje ako baldachýn aj architektonická pamiatka. V návštevníckom centre Apple Park v Cupertine sa strecha s baldachýnom z uhlíkových vlákien s dĺžkou 80 metrov na každej strane prekrýva sklenené steny budovy bez viditeľných vnútorných stĺpov, čím vytvára dojem plávajúcej roviny nad priehľadným krytom. Tieto príklady ukazujú, ako sa baldachýn, keď je navrhnutý na najvyššej úrovni, stáva určujúcim architektonickým gestom projektu.

Baldachýn v dizajne udržateľných a ekologických budov

V kontexte certifikácie zelených budov a dizajnu reagujúceho na klímu hrá architektonický baldachýn čoraz dôležitejšiu úlohu ako stratégia pasívnej environmentálnej kontroly.

Slnečné tienenie a tepelný výkon

Baldachýn umiestnený nad zasklenými stenami orientovanými na juh (na severnej pologuli) alebo na sever (na južnej pologuli) môže podstatne znížiť zisk slnečného tepla cez tieto povrchy počas letných mesiacov, keď je uhol slnka vysoký. Pevný horizontálny prístrešok navrhnutý pre zemepisnú šírku 35°N, ktorý vyčnieva 1,5 metra od čela budovy, zatieni zasklenie pod ním na približne štyri mesiace v lete a zároveň umožní prenikaniu nízkeho zimného slnka a pasívnemu solárnemu ohrevu. Vhodne navrhnuté slnečné clony môžu znížiť spotrebu energie na chladenie v komerčných budovách o 15–30 % v oblastiach s teplým podnebím, prispievaním priamo do energetických kreditov LEED, BREEAM alebo Green Star.

Fotovoltaické integrované striešky

Fotovoltaika integrovaná do budovy (BIPV) v baldachýnových strechách predstavuje rastúcu oblasť udržateľnej architektonickej praxe. Baldachýnová strecha so solárnymi panelmi má dvojakú funkciu: poskytuje krytú prístrešok dole a zároveň generuje obnoviteľnú elektrinu nad. Prístrešky na parkoviská sú obzvlášť produktívne aplikácie – čelným plochám prístrešku neprekážajú iné konštrukcie, sú optimálne naklonené k slnku a pokrývajú veľké plochy, ktoré by inak boli produktívne len ako parkovanie vozidiel. Zastrešenie parkoviska s rozlohou 1 000 metrov štvorcových s vysokoúčinnými monokryštalickými FV panelmi generujúcimi 200 W/m² by vyprodukovalo približne 200 kWp inštalovanej solárnej kapacity, čo je dostatočné na vyrovnanie spotreby elektrickej energie v stredne veľkej komerčnej administratívnej budove. Niekoľko veľkých maloobchodníkov a developerov komerčných nehnuteľností v Európe a Austrálii už nainštalovalo solárne prístrešky na stovky parkovísk ako súčasť svojich stratégií dekarbonizácie.

Zelené a živé baldachýny

Živé baldachýnové konštrukcie, ktoré začleňujú vysadenú vegetáciu do vrchnej krytiny, kombinujú funkcie bežného baldachýnu s funkciami zelenej strechy alebo vertikálnej záhrady. Zasadený baldachýn poskytuje skôr tieň cez listový kryt než nepriehľadné alebo priehľadné panely, čo ponúka výhody chladenia odparovaním, keď rastliny prepúšťajú vlhkosť. Chladiaci účinok vysadeného baldachýnu na priestor pod ním môže byť v letných podmienkach o 3–7 °C výraznejší ako bežný pevný baldachýn, v závislosti od hustoty a druhu výsadby. Tieto štruktúry sa nachádzajú v nákupných centrách, letiskových termináloch a verejných námestiach, kde sa uplatňujú princípy biofilného dizajnu na zlepšenie pohody obyvateľov a zníženie efektu mestského tepelného ostrova v meradle budovy.

Architektonický baldachýn vs. súvisiace architektonické prvky

Viaceré architektonické prvky úzko súvisia s baldachýnom a niekedy sa s ním zamieňajú. Pochopenie rozdielov objasňuje dizajnový slovník aj funkčný zámer.

Praktický sprievodca špecifikovaním architektonického baldachýnu

Pre architektov, projektových manažérov a vlastníkov budov, ktorí špecifikujú prístrešok, nasledujúci kontrolný zoznam obsahuje kritické rozhodnutia a informácie, ktoré je potrebné vyriešiť predtým, ako bude možné primerane oceniť a zdokumentovať návrh prístrešku.

Rozsah a požiadavky na výkon

• Čo je kryt vrchlíka? Vchod pre chodcov, pristavovanie vozidiel, nakladacia rampa, vonkajšia jedáleň alebo napojenie na chodník?
• Aký stupeň ochrany pred poveternostnými vplyvmi je potrebný? Plná hydroizolácia, len UV tienenie alebo kombinácia?
• Aká je požadovaná minimálna svetlá výška nad oblasťou pod ňou?
• Má byť baldachýn konzolový od budovy, samostatne stojaci na stĺpoch alebo zavesený zhora?
• Má stavebná konštrukcia potvrdenú schopnosť zniesť zaťaženie upevnenia prístrešku, alebo je to potrebné posúdiť?

Dizajn a estetické hľadiská

• Aké materiály sú v súlade s architektonickým jazykom budovy?
• Je žiaduca priehľadnosť – sklo, polykarbonát alebo otvorená sieťovina? Alebo sa uprednostňuje nepriehľadnosť pre ochranu pred poveternostnými vplyvmi a vizuálne súkromie?
• Existujú obmedzenia týkajúce sa dedičstva alebo plánovania, ktoré obmedzujú výber materiálu, rozmery projekcie alebo vzhľad?
• Bude integrované osvetlenie, značenie, reproduktory alebo kanalizácia?

Cenové štandardy pre architektonické prístrešky

Náklady na prístrešok sa výrazne líšia v závislosti od typu konštrukcie, materiálu a zložitosti. Nasledujúce približné rozsahy poskytujú poradové rady pre plánovanie rozpočtu, bez GST/DPH a profesionálnych poplatkov:

• Štandardný hliníkový a polykarbonátový prístrešok nad vchodom: 800 – 2 500 USD za inštalovaný štvorcový meter
• Oceľový a sklenený prístrešok, komerčná kvalita: 2 000 – 5 000 USD za inštalovaný štvorcový meter
• Prémiový architektonický sklenený prístrešok s detailmi na mieru: 5 000 – 12 000 USD za inštalovaný štvorcový meter
• Prístrešok z ťažnej látky s veľkým rozpätím: 600 – 1 800 USD za inštalovaný meter štvorcový v závislosti od zložitosti a výšky stožiara
• Voľne stojaci priemyselný oceľový prístrešok (napr. nakladacia rampa alebo čerpacia stanica): 400 – 900 USD za štvorcový meter inštalovaný

Tieto čísla sú len orientačné a výrazne sa líšia v závislosti od lokality, prístupu na pozemok, podmienok na zemi a podmienok na trhu v čase výstavby. Pre spoľahlivé plánovanie rozpočtu je vždy potrebný podrobný odhad množstva alebo cenová ponuka dodávateľa.
